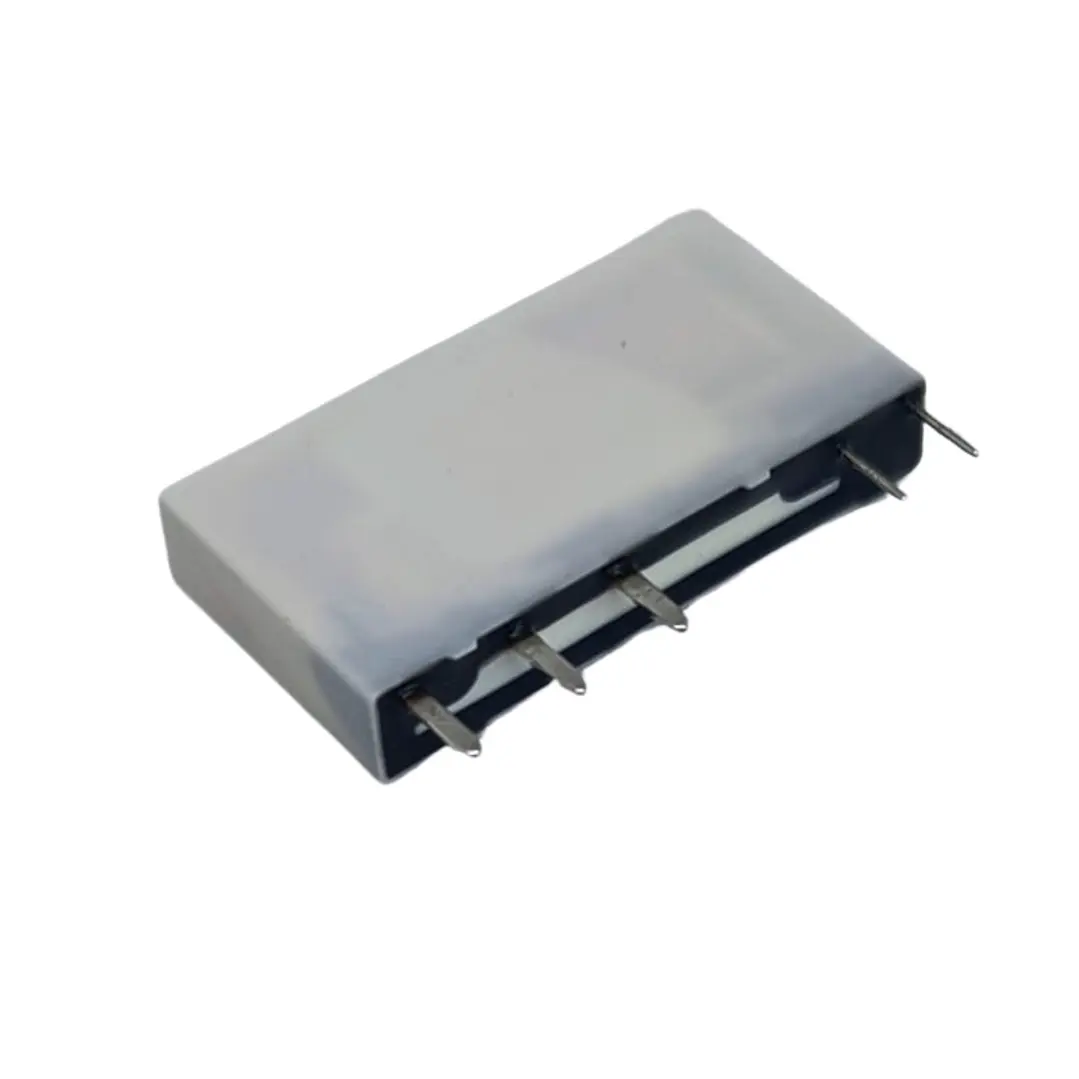

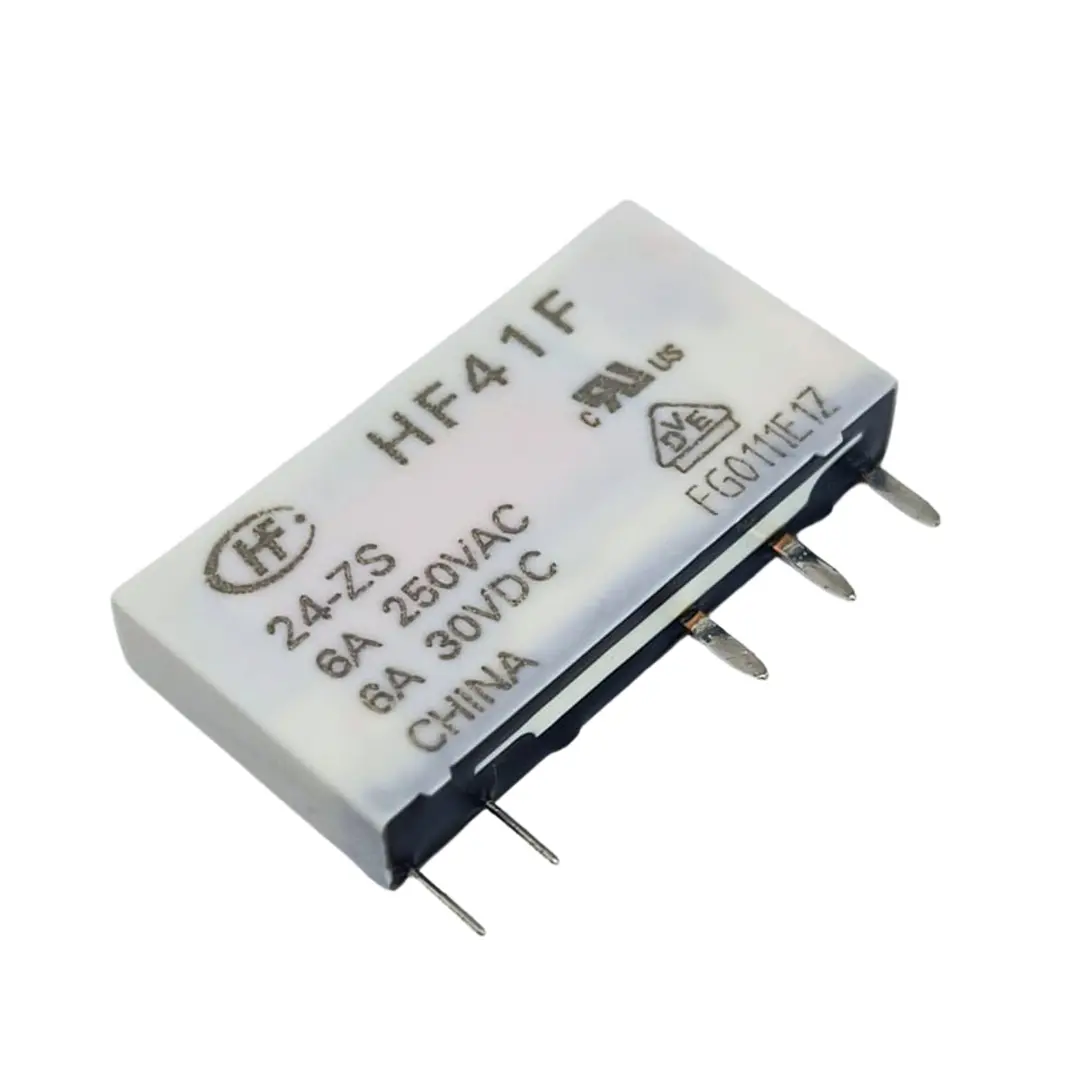

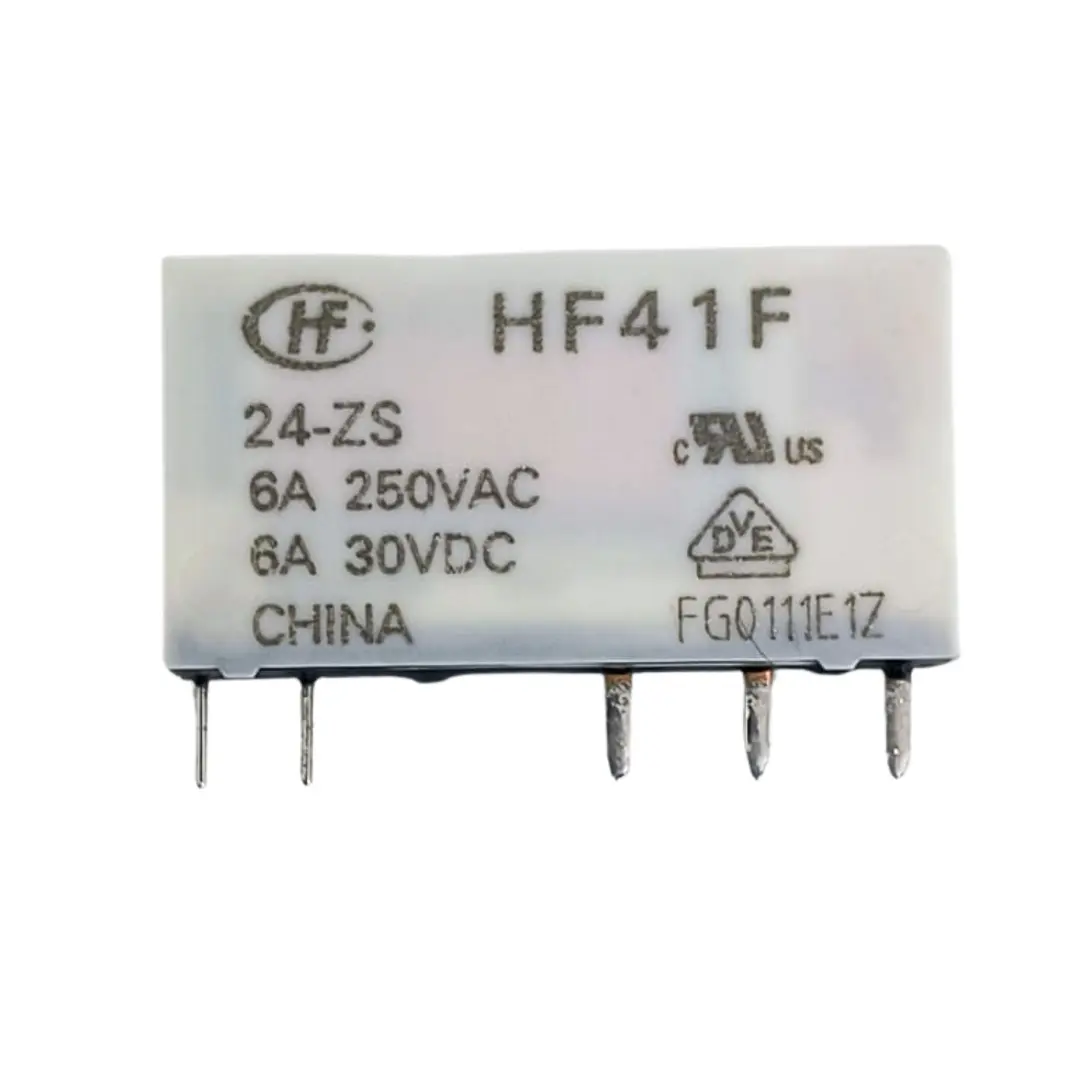

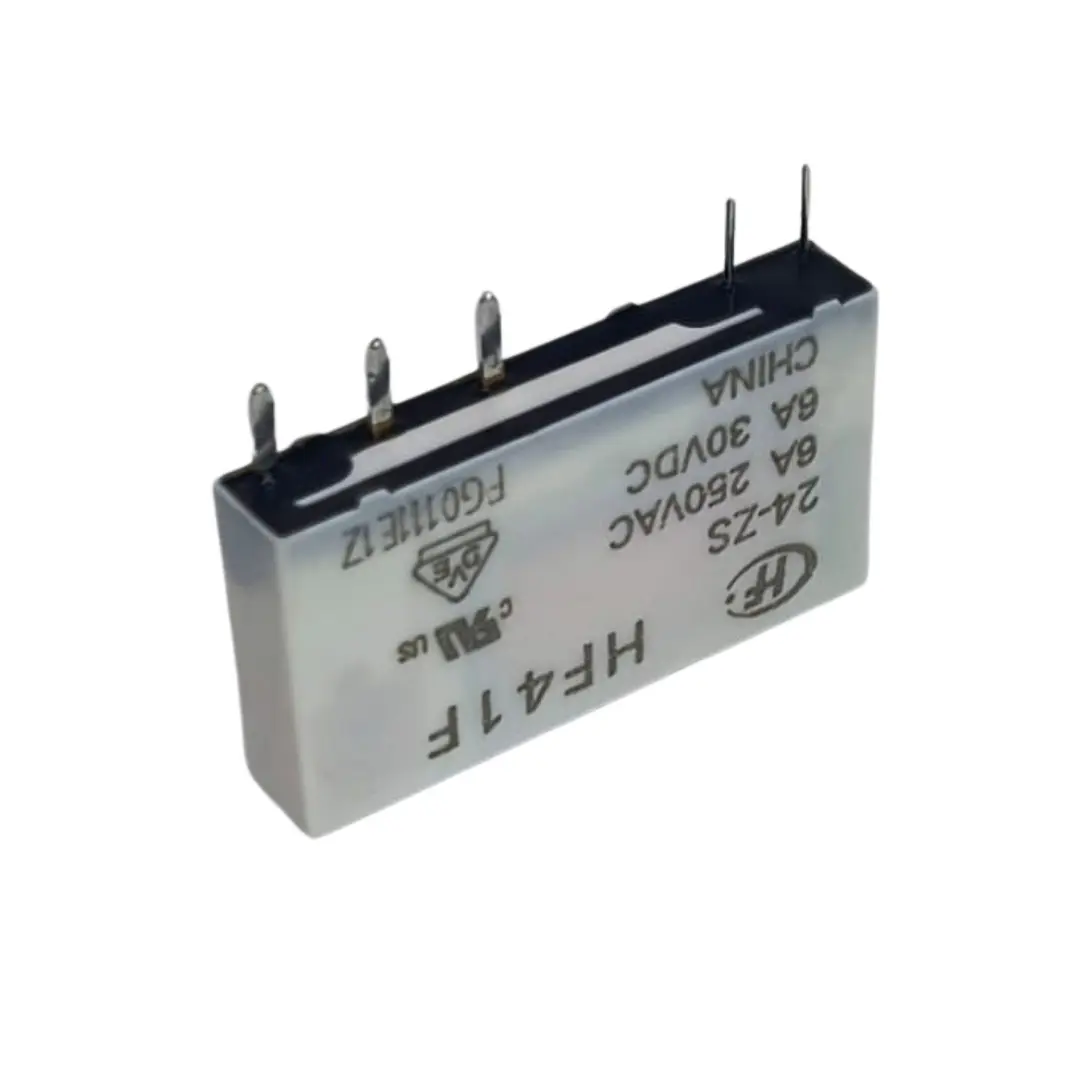

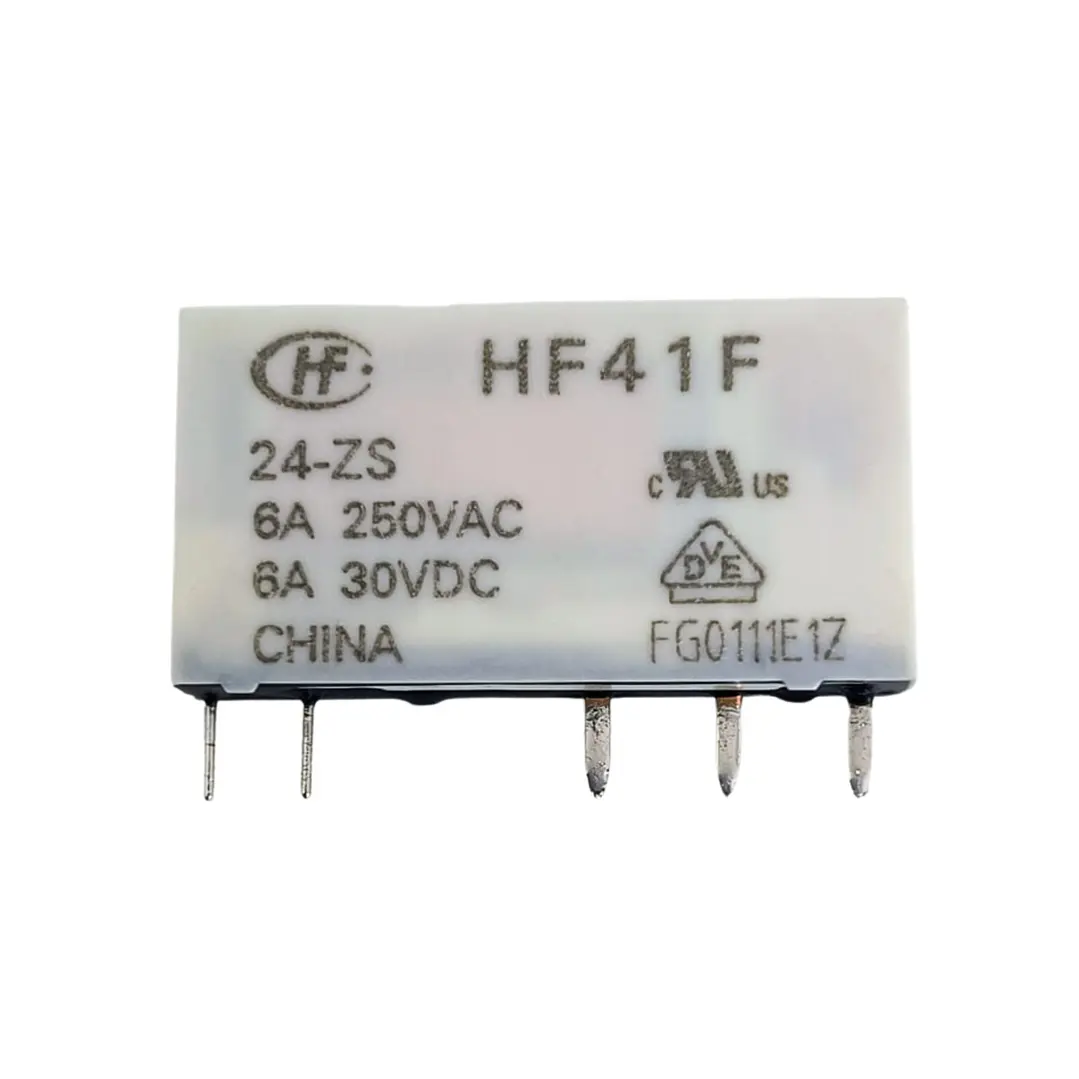

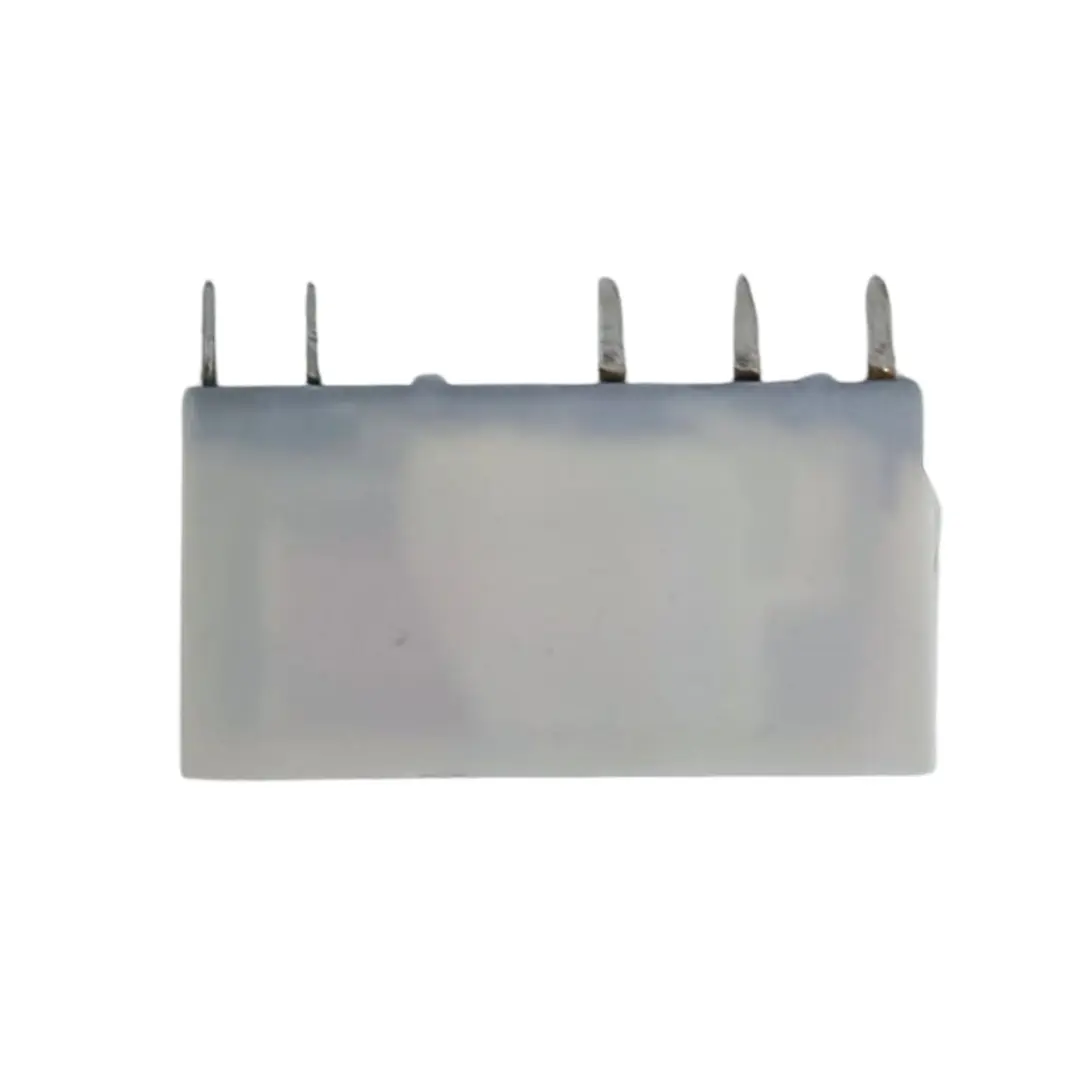

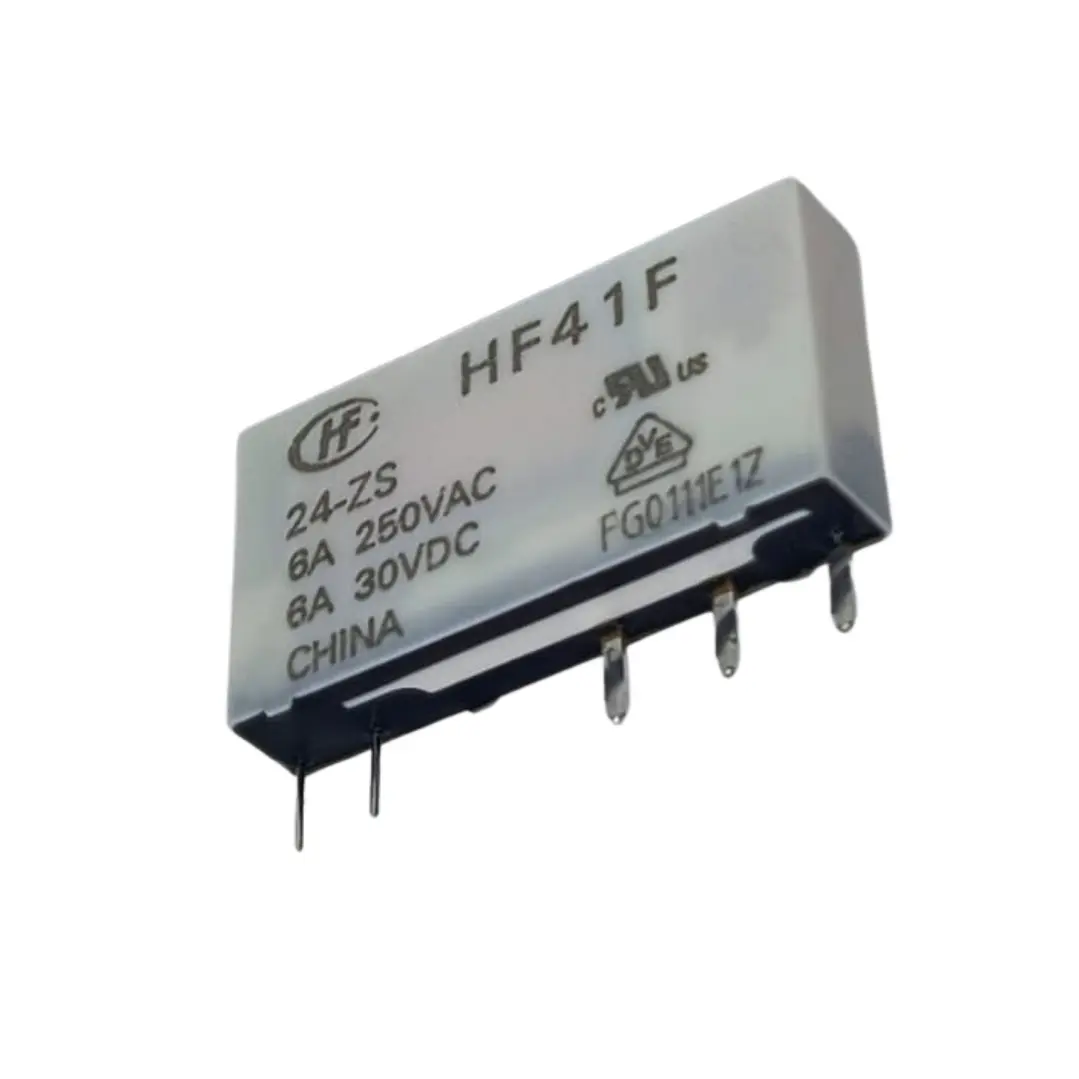

Rele Miniatura 5 Pines, Bobina 24 VDC HF41F/24-ZS
Descripción
Descripción del producto
El relé miniatura HF41F/24-ZS es un componente electromecánico compacto y confiable, diseñado para aplicaciones de control y automatización. Gracias a su bobina de 24V DC y su configuración de 5 pines (SPDT), permite conmutar cargas eléctricas de forma eficiente en circuitos de baja y media potencia.
Su tamaño reducido lo hace ideal para integrarse en placas electrónicas, equipos industriales, automatización, electrodomésticos y sistemas de control. Fabricado con altos estándares de calidad, ofrece una larga vida útil y excelente estabilidad de operación.
Ficha Técnica
Modelo: HF41F/24-ZS
Tipo: Relé electromecánico miniatura
Configuración de contactos: SPDT (1 Polo 2 Tiros)
Número de pines: 5
Voltaje de bobina: 24 VDC
Corriente de contacto: 6A
Voltaje de conmutación: 250 VAC / 30 VDC
Consumo de bobina: Aproximadamente 0.36W – 0.45W
Resistencia de bobina: ~1600 Ω (referencial)
Tiempo de operación: ≤ 10 ms
Tiempo de liberación: ≤ 5 ms
Vida eléctrica: 100.000 operaciones (aprox.)
Vida mecánica: 10.000.000 operaciones (aprox.)
Temperatura de trabajo: -40°C a +85°C
Material de contacto: Aleación de plata
Montaje: PCB (Through Hole)
Dimensiones: Aproximadamente 19 x 15.5 x 15 mm
Aplicaciones
Automatización industrial
Tarjetas electrónicas (PCB)
Electrodomésticos
Sistemas de control
Equipos eléctricos y electrónicos
Domótica
Ventajas
Tamaño compacto
Alta capacidad de conmutación
Bajo consumo de bobina
Larga vida útil
Alta confiabilidad
Origen: China
Garantía: 6 meses
