Relé Temporizador On Delay, Retardo A La Conexión 110v
Descripción

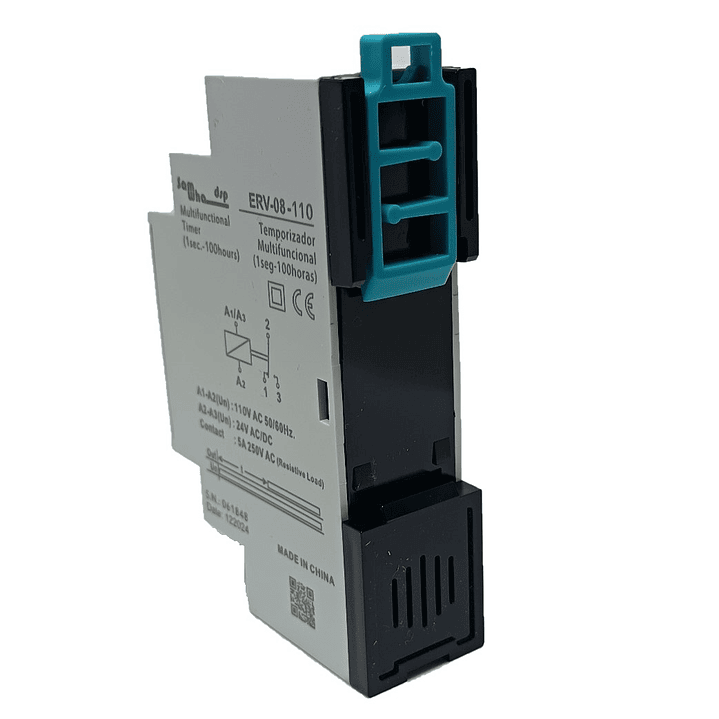

El temporizador ERV-08 es un dispositivo electromecánico diseñado para trabajar como un clásico relé temporizador "On Delay" o de retardo a la conexión.
Al momento de energizar su bobina con 110VAC (A1-A2), el dispositivo comienza a contar el tiempo programado, y una vez llegado a ese tiempo, activa su relé interno y cambia de estado sus contactos.
Este dispositivo puede tener un sin numero de aplicaciones, como conexión de un motor después de un determinado tiempo, conexión de sistemas de iluminación y etc.
Descripción detallada de su funcionamiento:
- Hacer las conexiones de acuerdo con el diagrama.
- Perilla (pasos de tiempo): Selección de rango de tiempo.
- Perilla (t): Valor de tiempo.
Ejemplo: El tiempo es de 75 minutos.
Haga la perilla "Pasos de tiempo" a 100 m (100 minutos) y haga la perilla "T" entre 7-8. En este caso, el tiempo se ajusta a 75 minutos.
Nota: para ajustar más altos valores de tiempo mucho más sensibles, ajuste la perilla "T" por cronómetro en etapas bajas y aumente la etapa al tiempo requerido.
Ejemplo: El tiempo es de 25 horas.
Perilla "Pasos de tiempo" a 10 s (10 segundos) y perilla "T" entre 2-3. Encienda y verifique con un cronómetro durante 2,5 segundos. Si es alto o bajo, vuelva a configurar la perilla "T". Vuelve a comprobar el dispositivo. Haga que el botón "Pasos de tiempo" sea 100 h(100 horas). En este caso, lo configuras más sensible. Después de configurar la hora, enciende el dispositivo. El dispositivo comenzará a cronometrar y mientras tanto los interruptores LED se encenderán y apagarán. Cuando el dispositivo está sincronizando el contacto de salida es (NC) 1. Cuando finalice el tiempo (el tiempo establecido se ha terminado), la luz LED del relé se enciende y el contacto de salida es (NO) 3. El dispositivo se mantiene estable hasta que se apaga.
Especificaciones Técnicas:
- Voltaje de funcionamiento (Un).... : 110VAC
- Frecuencia de funcionamiento... : 50/60Hz.
- Potencia de funcionamiento ...... : <4VA
- Temperatura de funcionamiento .. : -20 °C ..... + 55 °C
- Tiempo (t)............: 10 segundos, 100 segundos, 10 minutos,
100min, 10h. Y 100 horas
Origen: China.
Garantía: 6 meses.
